如何快速區分二維熱管、三維熱管、四維熱管換熱器？

區分二維、三維、四維熱管換熱器，可從結構、傳熱特性、工作原理、應用場景等方面入手，以下是快速區分的方法：

結構差異

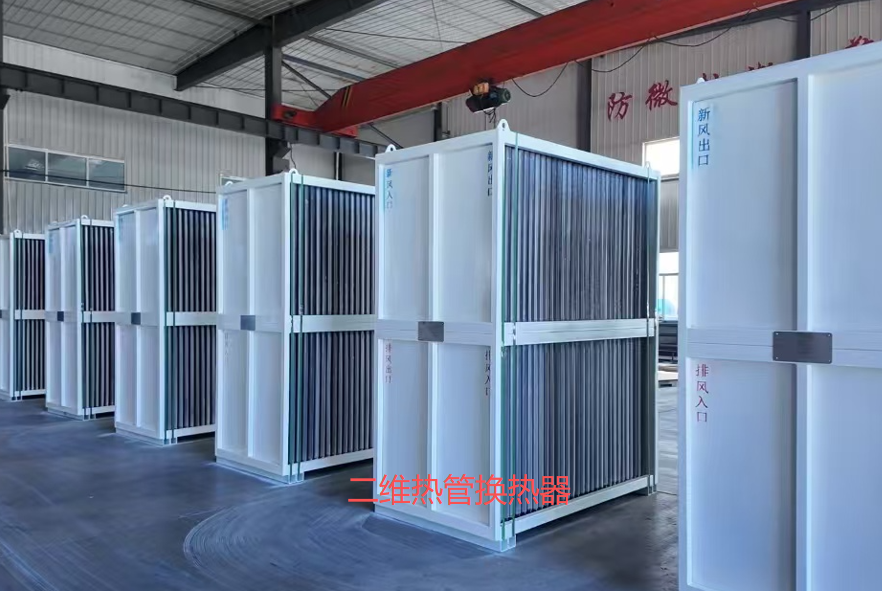

二維熱管換熱器：結構通常由密閉管殼、工質及內部氣相空間組成，無毛細吸液芯。外觀上較為簡單，常見直管形態 ，因依賴重力回流液態工質，其蒸發段需位于冷凝段下方，多為上下結構。

三維熱管換熱器：采用銅管串親水鋁箔、銅管串銅箔、鋁管串親水鋁箔、不銹鋼管串不銹鋼片等多種材質組合。整體結構相對復雜，可適應多種安裝方向。

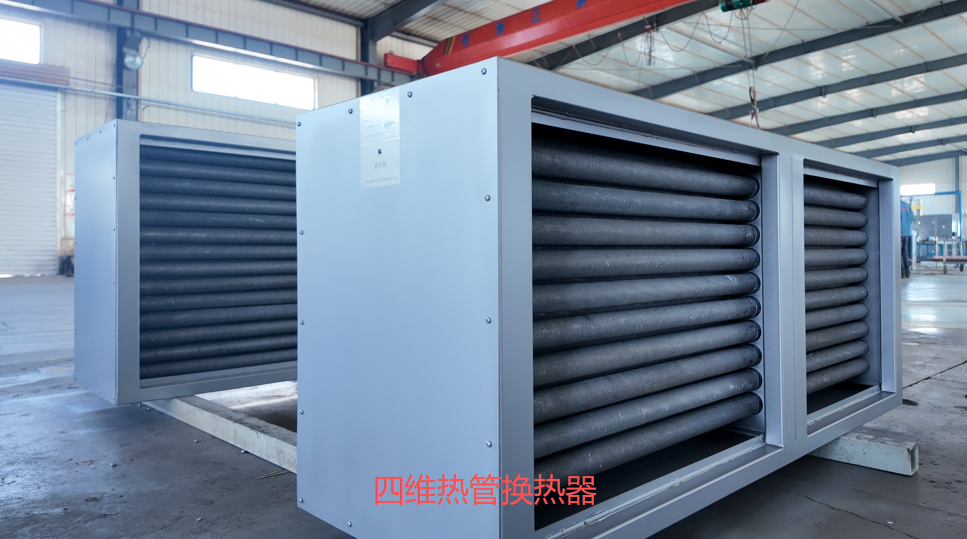

四維熱管換熱器：采用螺旋式一體化工業純鋁翅片管作為換熱元件，管內有溝槽結構，從外觀上看，螺旋式翅片管是其顯著特征，且每支熱管獨立工作，結構更為緊湊。

傳熱特性差異

二維熱管換熱器：基于相變傳熱原理，通過工質的蒸發 - 冷凝循環及重力驅動實現熱量定向傳輸，具備熱二極管特性，熱量只能單向傳遞，蒸發段與冷凝段僅存在 1 - 2℃溫差即可高效傳熱，主要在一個平面維度上傳熱。

三維熱管換熱器：突破傳統二維傳熱限制，實現徑向、軸向及空間散熱，熱量傳遞覆蓋多個方向，但存在因材料熱膨脹系數差異導致的接觸熱阻問題。

四維熱管換熱器：支持管外軸向 / 徑向、管內軸向 / 徑向四個方向的可逆?zhèn)鳠?，突破單一方向限制，且因消除了間隙熱阻，傳熱效率更高。

工作原理差異

二維熱管換熱器：液態工質在蒸發段吸熱汽化，蒸汽在壓差作用下流向冷凝段，在冷凝段放熱液化，液態工質依靠重力回流至蒸發段，整個過程無機械泵或風扇，完全依賴自然循環。

三維熱管換熱器：垂直安裝時依賴重力實現工質回流與蒸發相變；水平或傾斜安裝時，內壁特殊溝槽結構產生毛細力，確保工質穩定循環，實現多方向熱量傳遞。

四維熱管換熱器：利用熱管內壁的溝槽產生的毛細力驅動液體工質循環，能實現蒸發端與冷凝端的自由切換，依靠自然溫差驅動熱傳導，無需外部動力源。

應用場景差異

二維熱管換熱器：適用于熱源位置固定、溫差較小的中低溫場合，如小型烘箱余熱回收、家用熱水系統等。在這些場景中，其結構簡單、成本低的優勢能得到充分發揮，且單向傳熱特性也能滿足相應需求。

三維熱管換熱器：常用于商用建筑新風系統、酒店空調余熱回收、實驗室精密設備熱回收等場景，在需要多向傳熱但對效率要求并非極高的環境中表現出色。

四維熱管換熱器：適用于對換熱效率要求高、空間有限的場景，如商用中央空調末端、工業廢氣余熱回收領域，像天然氣鍋爐余熱回收、干燥塔廢氣再利用等。
