在工業生產與能源利用中，“高效傳熱”一直是一項關鍵挑戰。熱管技術的出現，為傳熱問題提供了革命性的解決方案，其衍生的熱管換熱器更成為余熱回收與能源系統優化中的核心設備。本文將從熱管的基本結構和工作原理出發，系統解析熱管換熱器的分類與特點，并探討其在實際工業場景中的應用價值。

一、熱管技術：高效傳熱的“秘密武器”

熱管并非普通的金屬管道，而是一套基于相變傳熱原理的高效熱管理方案。其卓越的傳熱性能源于工質的相變過程，實現在極小溫差下的高效熱量輸運。典型的熱管由三部分構成：管殼、管芯和工質，三者協同工作，形成封閉的高效傳熱回路：

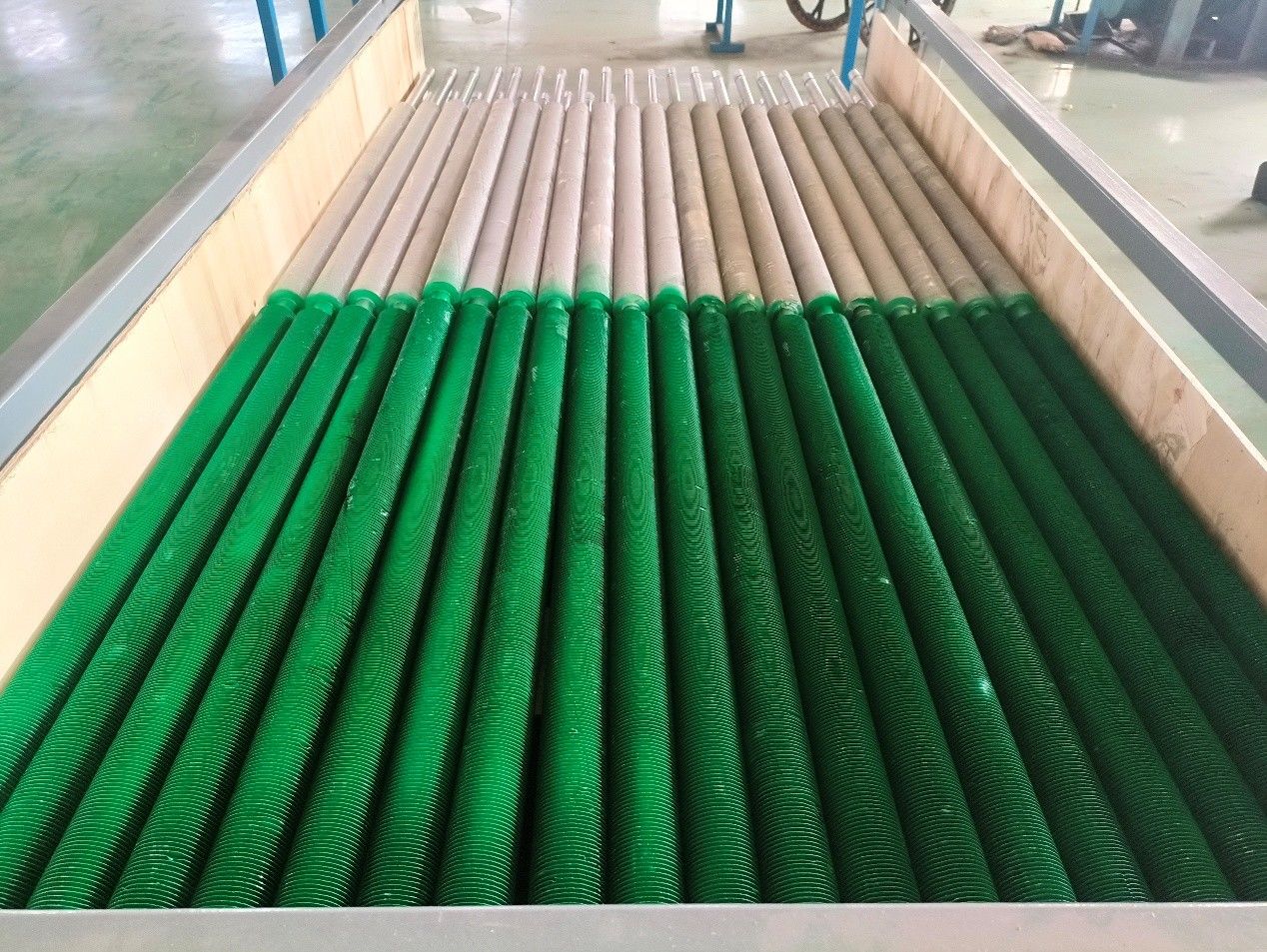

• 管殼：承擔結構支撐與保護作用，常采用工業純鋁制成的螺旋翅片管，既確保機械強度，又通過翅片增大散熱面積，提升整體傳熱效率。

• 管芯：位于管殼內側，是一種毛細多孔材料，起到“毛細泵”的作用，通過產生的毛細力使冷凝后的液態工質回流至加熱端，維持傳熱循環。

• 工質：作為傳熱介質，其選擇直接影響熱管的工作溫度范圍。熱管內部被抽為真空，從而顯著降低工質沸點，使其在低溫下就能發生相變。利用汽化潛熱遠高于顯熱的特性，工質可在少量流體的情況下傳遞大量熱量。

熱管的工作過程是一個自驅動的循環：加熱端吸收熱量使工質蒸發，蒸汽在壓差驅動下流向冷凝端，在冷凝端釋放熱量后重新凝結為液體，最終藉由毛細力與重力的作用返回加熱端，完成循環。這一過程無需外部動力，傳熱效率可達傳統金屬導熱的數十倍甚至上百倍。

二、熱管換熱器：熱管技術的系統集成

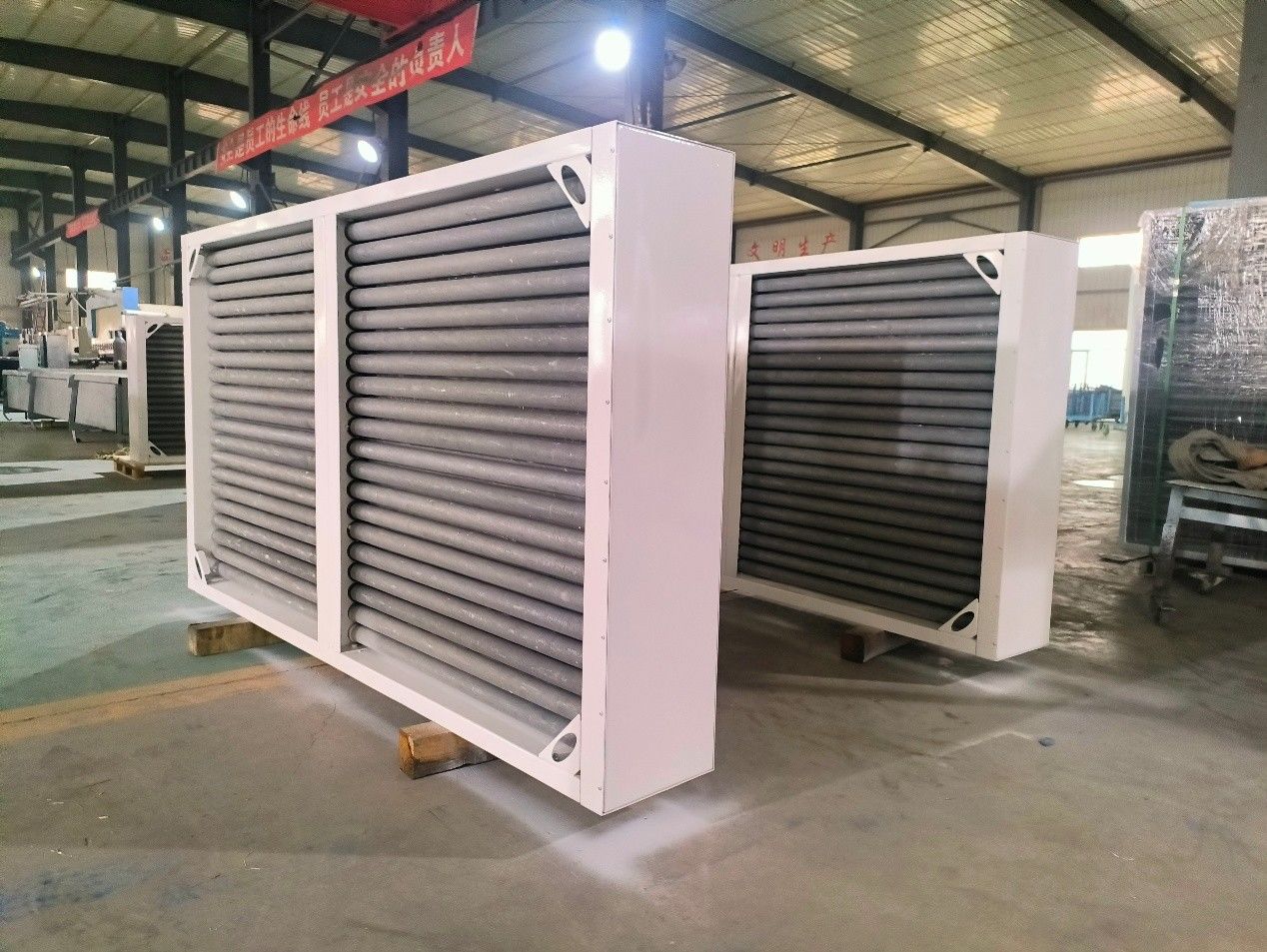

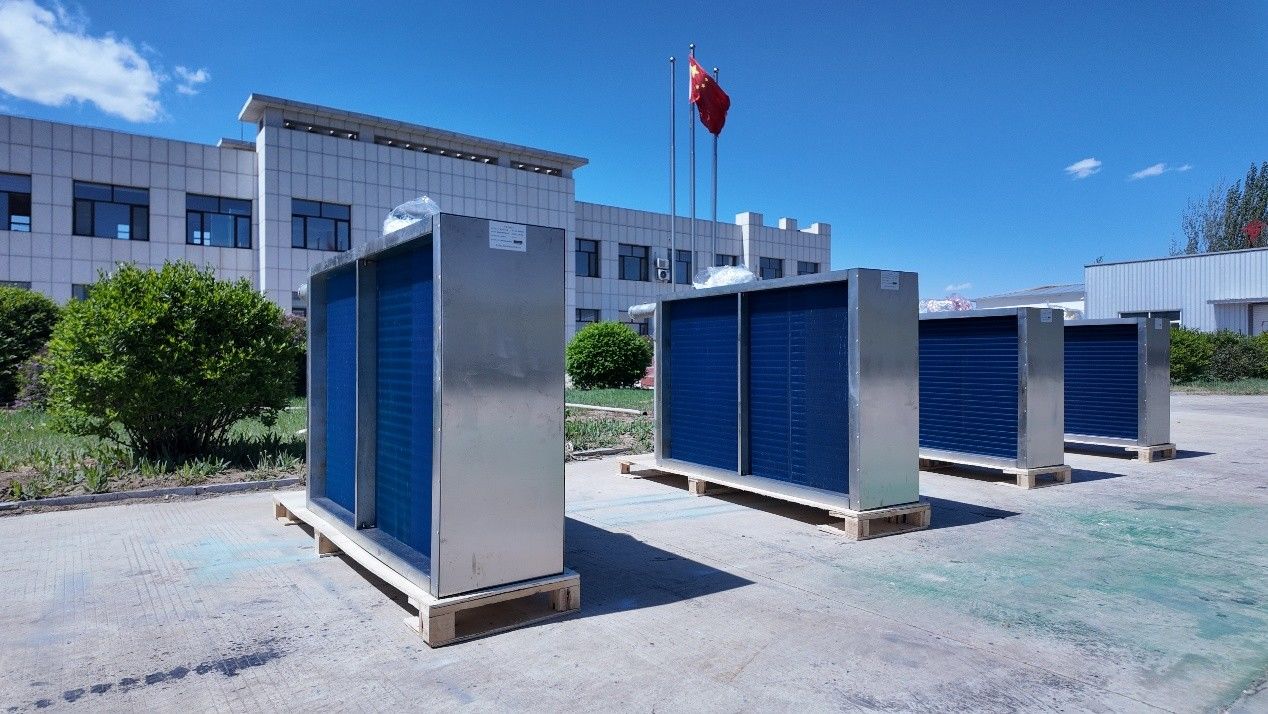

單根熱管可看作是一個傳熱單元，而熱管換熱器則是多根熱管協同工作的系統集成，主要包括隔板、熱管組和箱體三個部分：

• 隔板：作為氣流分隔結構，將冷、熱流體完全隔離，避免交叉污染，特別適用于對空氣質量要求較高的場合。

• 熱管組：作為傳熱核心，由多根獨立的熱管組成。單根熱管的失效不會影響整體性能，系統具備高可靠性和長壽命。

• 箱體：提供結構安裝與環境保護，確保設備在嚴苛工況中穩定運行。

三、熱管換熱器的分類：多元結構滿足不同需求

根據結構形式與傳熱特性，熱管換熱器可分為多種類型，以適應不同應用場景：

1. 二維熱管換熱器（重力熱管）
        該類換熱器依賴重力實現冷凝液回流，因此蒸發段必須位于冷凝段下方。其結構簡單、成本較低，適用于熱源位置固定、溫差較小的中低溫場合，如小型烘箱余熱回收或家用熱水系統。

2. 三維熱管換熱器
        具備多方向傳熱能力，不受安裝方向限制，可實現冷熱端的靈活切換。其傳熱元件常為銅鋁復合串片結構，但因材料熱膨脹系數差異，易出現接觸熱阻，一定程度上限制了傳熱效率。適用于需多向傳熱、但對效率要求不極嚴苛的場景，如中小型空調熱回收。

3. 四維熱管換熱器
        屬于當前中低溫應用中的高效類型，采用數十至上百支工業純鋁一體化翅片熱管，每支獨立工作。內外翅片為一體化設計，徹底消除接觸熱阻，傳熱效率顯著提升，結構也更緊湊。通過流道與毛細結構優化，實現了附加的回流維度，故得名“四維”。廣泛用于天然氣鍋爐余熱回收、干燥塔廢氣再利用以及大型空調系統能量回收。

4. 其它類型
        如徑向熱管換熱器、乙二醇熱回收機組等，分別適用于特殊傳熱路徑或低溫介質場合，進一步拓展了熱管技術的應用范圍。

四、熱管換熱器的應用：節能降耗的現實路徑

熱管換熱器的核心功能在于實現低品位余熱的高效回收與再利用，典型應用包括余熱回收和空氣預熱兩大領域：

1. 中低溫余熱回收
        工業過程中大量中低溫廢熱分布于煙氣、廢水、排氣中，因溫度較低、收集困難常被直接排放。熱管換熱器可高效收集這些分散熱源，用于預熱進水、原料或生活供暖，顯著降低原始能耗。例如，從天然氣鍋爐煙氣中回收余熱用于加熱補水，可有效減少燃?xì)庀摹?/p>

2. 工業空氣預熱
        在需要高溫空氣的行業中，熱管換熱器能回收廢氣中的熱量，用于預熱進風空氣。提升進風溫度后，后續加熱所需能量大幅降低，既節省能耗，也提高生產效率，適用于化工、冶金、食品加工等多類場景。

五、總結：熱管技術推動工業綠色轉型

從基礎的工作機理到系統的換熱器設計，熱管技術憑借其高效、可靠、靈活的傳熱特性，已成為工業節能與能源管理中的關鍵技術之一。目前，以地興為代表的熱管換熱產品已廣泛應用于中央空調節能、鍋爐余熱回收、廢氣廢水熱回收等方面，在提升企業經濟效益的同時，也為實現低碳目標提供工藝支持。隨著技術持續演進，熱管還將在新能源、電子散熱、航空航天等領域展現更廣闊的應用前景，為綠色制造注入新動力。
